Axis Face un Fuzz dal suono vintage

Qualche anno fa ho trovato questo splendido progetto pubblicato su fuzzcentral: http://fuzzcentral.ssguitar.com/axisface.php

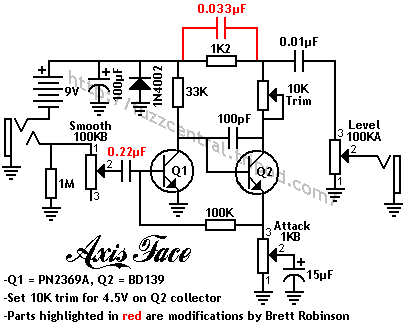

Stiamo parlando dell'”Axis Face” un progetto per realizzare un clone del mitico Dallas Fuzz Face con componenti moderne ma dal suono vintage.

Adoro questo progetto per le migliorie apportate allo schema del fuzz orginale rendendolo veramente meno ostico reperire i componenti giusti (vedi i transistor al germanio!).

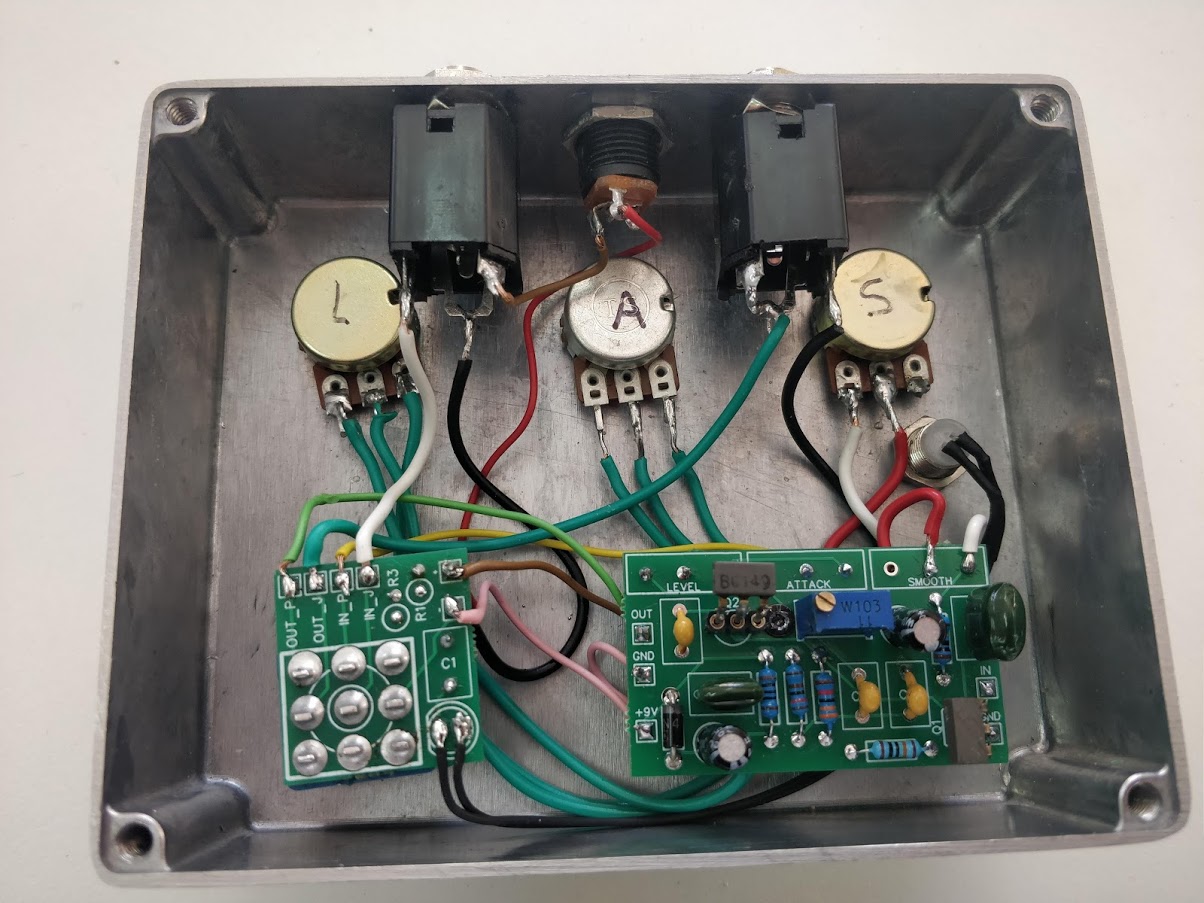

Così ho deciso di costruirlo anche io ed ho realizzato alcune pcb per rendere la realizzazione del progetto più semplice possibile.

La pcb del progetto rispecchia quasi completamente il progetto di Fuzz Central, aggiungendo il solito filtro per eliminare maggiormente il rumore indotto da un alimentatore esterno (vedi “The Huminator” di Beavis Audio Research).

Avendo a disposizione due bei BC149, con basso guadagno (che utilizzo solitamente nel Vintage TB) , ho ottenuto una pasta sonora molto fedele a quella che ricorda i vecchi Fuzz degli anni ’60.

Con la stessa PCB si possono realizzare sicuramente tante variazione sul tema, come un Fuzz Face classico in versione NPN.

Le PCB sono state disegnate da me e sono state stampate utilizzando un service esterno professionale (SeeedStudio Fusion PCB).

Puoi acquistare le pcb direttamente del mio store: https://blackstufflabs.com/pcbstore/

VintageTB per avere il suono di Brian May

Oggi volevo parlarvi di un effetto per chitarra che ha reso famoso il suono di Brian May: il treble booster.

Il treble booster è un effetto per chitarra che enfatizza le frequenze alte, utilissimo per rendere il suono della chitarra più presente e corposo.

Il primo effetto in assoluto fu il Dallas Rangemaster, utilizzato da tantissimi artisti a partire dagli anni ’60.

Brian rimase folgorato dal suono Rory Gallagher che utilizzava, per l’appunto, un Rangemaster e dei VOX AC30.

Da allora il suo setup è rimasto pressoché invariato, aggiungendo nel corso degli anni: delay, chorus, phaser ed harmonizer.

Durante la metà degli anni ’70 Brian si fece costruire da Pete Cornish dei treble booster così configurati:

  • 1 treble booster (TB-83 chiamato anche Fireplace) sempre attivo, senza controlli
  • 2 treble booster (TB-83 Dual) , nello stesso case, con regolazione del volume indipendente da attivare solo in certi casi o assoli.

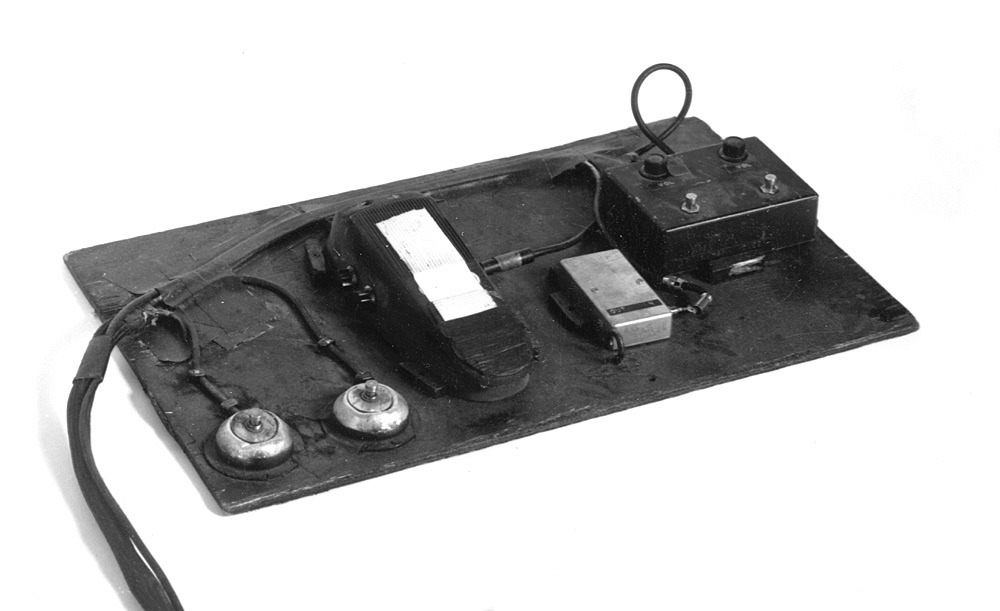

Foto di archivio di Pete Cornish

Dalla metà degli anni ’70 e fino al ’98 questo effetto è rimasto invariato, ed è sempre stato presente in tutti gli album e i live dei Queen.

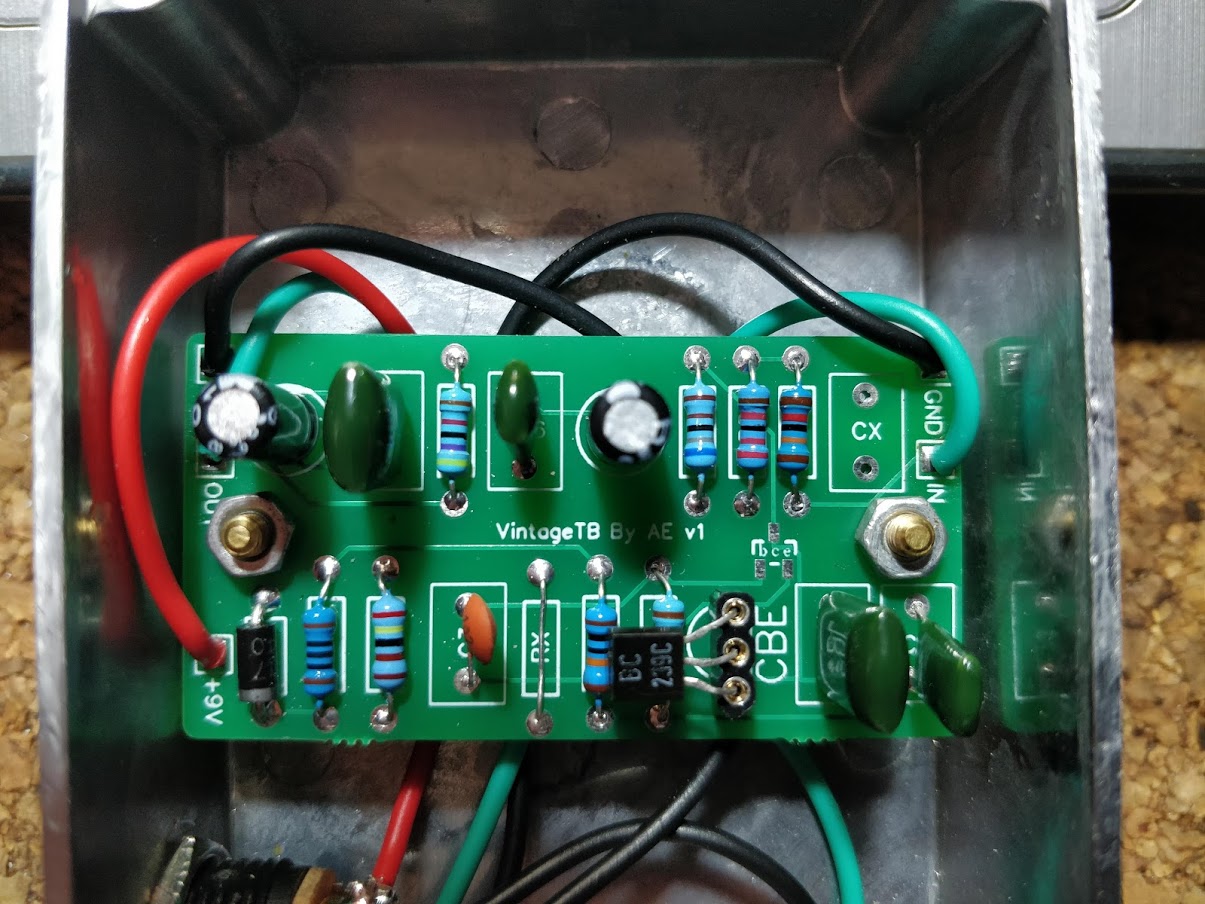

Così ho pensato di creare una PCB universale su cui si potessero adattare tutte le configurazioni di treble booster esistenti: dal Rangemaster allo Starfleet TB, passando per il Deluxe di Fryer/KAT e quant’altro.

Oltretutto ho pensato di aggiungere:

  • Una piazzola Q2 (in parallelo a Q1) per transistor in SMD formato TO-23. In questo modo si possono utilizzare o transistor in formato TO-92 su Q1 oppure transistor SMD in formato TO-23 per Q2
  • Ho aggiunto un secondo condensatore in entrata C1+ per filtrare maggiormente il rumore indotto da un alimentatore esterno (vedi “The Huminator” di Beavis Audio Research)
  • Un diodo D1x di protezione per prevenire inversioni di polarità accidentali
  • Cx ed Rx sono rispettivamente condensatore e resistore da poter utilizzare per creare un TB Deluxe
  • Due fori laterali per agganciare la pcb al case, diametro 3mm
  • Dimensioni pcb 55mm x 29mm perfette per case Hammond 1590B

Le PCB sono state disegnate da me e sono state stampate utilizzando un service esterno professionale (SeeedStudio Fusion PCB).



Puoi acquistare le pcb direttamente del mio store: https://blackstufflabs.com/pcbstore/
