Fonera flashata via SPI

Finalmente, ieri sono riuscito a resuscitare la mia fonera.

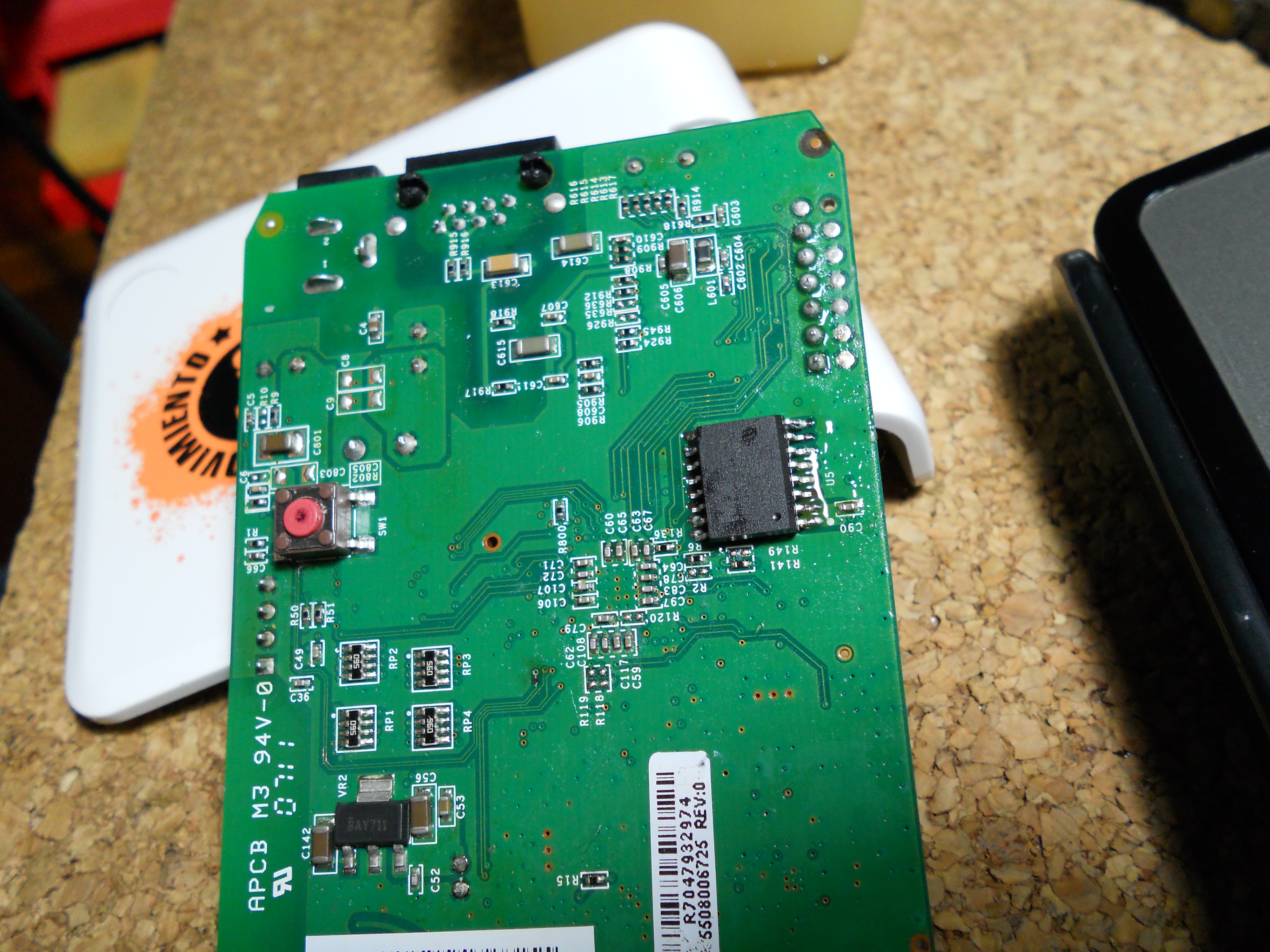

Il risultato della saldatura non è eccelso in quanto è stata la mia primissima saldatura di un SOP.
Fatte le dovute precisazioni, ho proceduto in questo modo:

Ho acquistato un programmatore specifico per le flash serie 25, è basato su un programmatore già menzionato in questo blog: l’usbasp.
Una volta installati i driver usbasp, e lanciato il tool che il cinese di turno ti allega al giocattolino bisogna fare i dovuti collegamenti.

Io ho proceduto in una maniera un pò grezza ma efficace in quanto la mia flash era una SOP16 e il programmatore flash ha lo zoccolo ZIF 16 diviso in due in modo da programmare due DIP8.

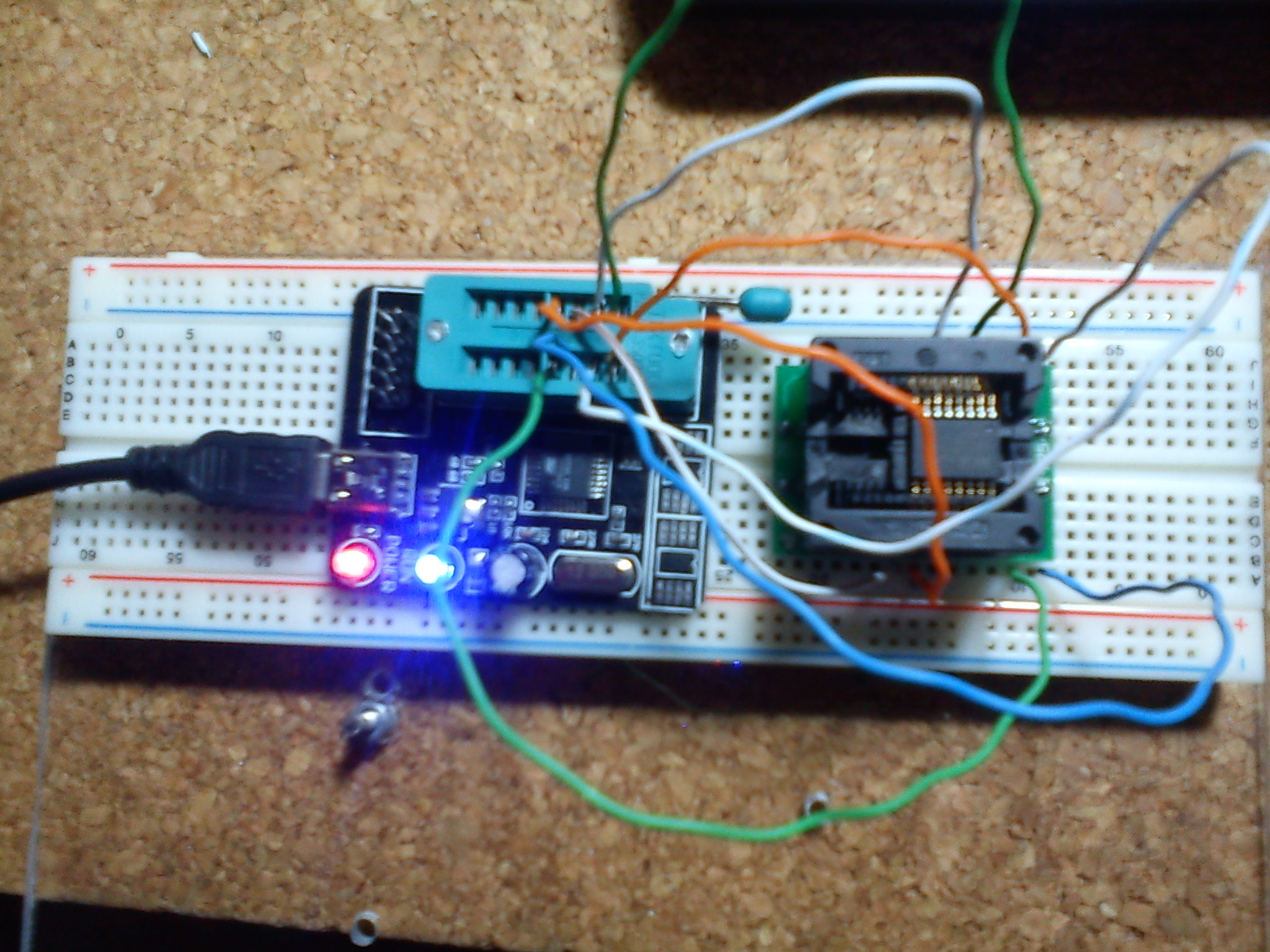

Così ho preso l’adattatore SOP16-DIP16 e l’ho messo sulla breadboard e ho tirato un pò di cavetti direttamente nella ZIF.
Come riferimento ho preso il EN25T80 e ho collegato la mia MX25L6405 seguendo i corrispettivi datasheet.

Fatto questo ho caricato il backup dell’altra fonera (c’è un articolo su questo blog che spiega come fare il backup completo) e l’ho flashato sull’MX.
Il tool prima cancella tutti i settori della memoria e poi flasha il binario.
Alla fine, dopo diversi minuti, ho fatto un compare tra il contenuto della flash e il binario sul mio pc per verificare che non ci siano stati errori… tutto ok!

Per la saldatura ho fatto un pò di schifezze, ma la cosa è venuta funzizonale.
Le piste che avevo rotto le ho resuscitete con un filetto di rame, ho piazzato un pò di flussante e sono andato con il saldatore…

Ho acceso il tutto e… la fonera funziona benissimo!

Un paio di note sono: non ho modificato il dump dell’altra fonera, infatti avranno stesso seriale e stesso MAC address.
Inoltre avranno gli stessi dati di calibrazione dell’apparato wifi… quindi la wifi non è ottimizzata al massimo su questa fonera… anche se, devo ammettere, che facendo un rapido confronto con le altre fonere (controllando i valori rssi degli AP che vedono) la wifi funziona allo stesso modo delle altre…!

Come al solito, un pò di foto:
